BSB-LAN
BSB-LAN připojí RichPear Home k podporovaným topným systémům přes Boiler-System-Bus, Local Process Bus nebo PPS. Podle konkrétní regulace přidá topné okruhy, teplou vodu, senzory a tlačítko pro synchronizaci času.
- Doména
bsblan- Typ
- Tlačítko, klima, senzor, teplá voda
- Komunikace
- Lokální dotazování
- Nastavení
- Automatické nalezení nebo UI průvodce
- Výchozí port
80
Ukázka v RichPear Home

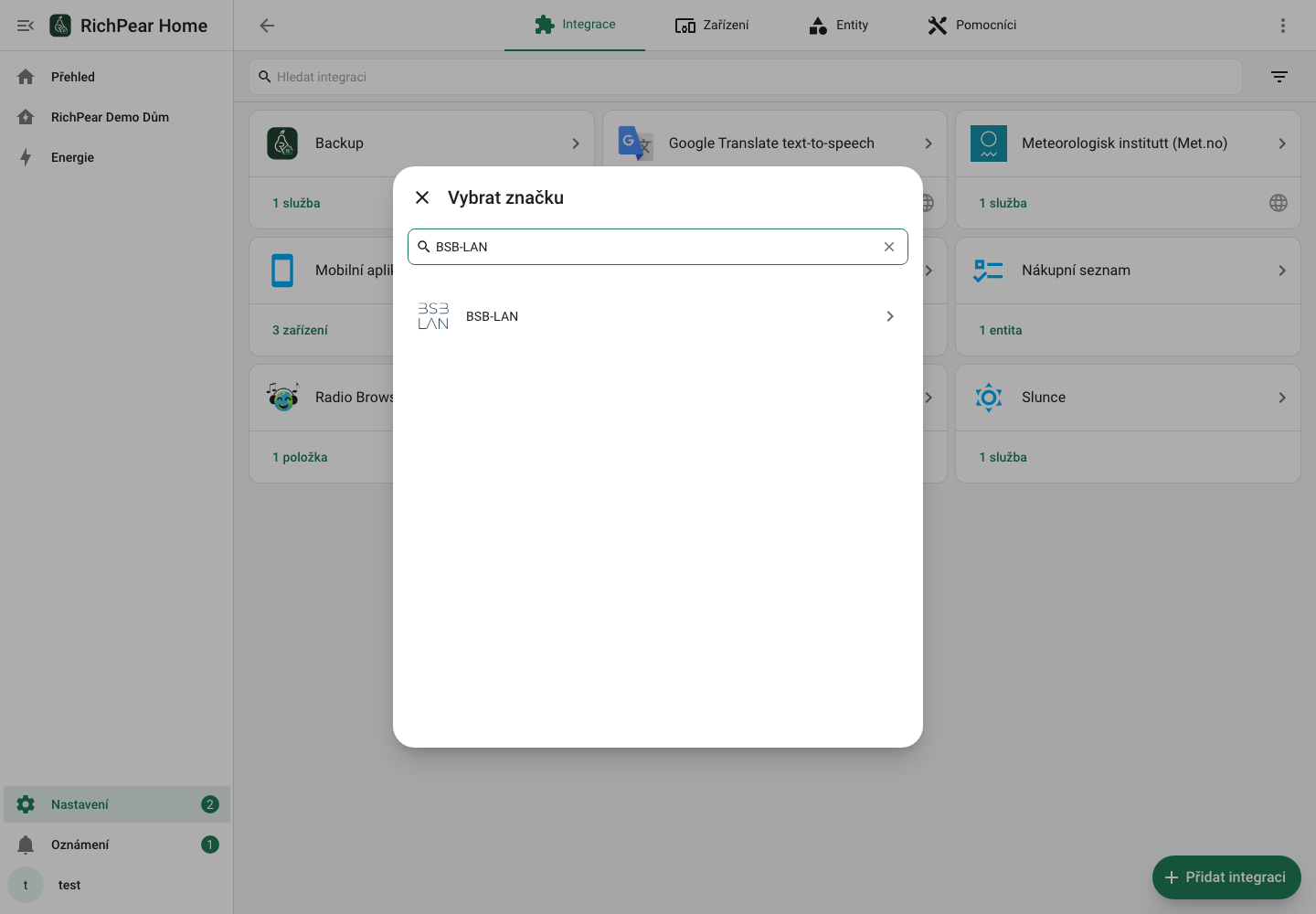

Screenshoty ukazují české rozhraní RichPear Home při vyhledání integrace a při prvním bezpečném kroku nastavení.
Připravte BSB-LAN zařízení
BSB-LAN je zařízení pro webové ovládání topných systémů. Deska v3 je určená pro Arduino Due s Ethernet Shieldem, dostupná je také varianta pro ESP32. Používá se u topných systémů jako Elco Thision, Brötje a podobných systémů podle kompatibility BSB-LAN.
Zařízení musí být připojené k topnému systému přes Boiler-System-Bus, Local Process Bus nebo PPS a současně dostupné v síti z RichPear Home.
Před přidáním zkontrolujte
- BSB-LAN odpovídá ve vaší lokální síti.
- Znáte IP adresu nebo hostname zařízení.
- Znáte port; výchozí hodnota je
80. - Máte připravený passkey nebo HTTP uživatelské jméno a heslo, pokud je zařízení vyžaduje.
- Víte, které topné okruhy a teplou vodu má regulace opravdu zpřístupňovat.
Přidejte BSB-LAN v RichPear Home
Otevřete RichPear Home na http://rphome.local:8123, případně na http://IP-ADRESA:8123. Přejděte do Nastavení → Zařízení a služby. Pokud se BSB-LAN objeví mezi nalezenými zařízeními, otevřete nalezenou položku a dokončete průvodce.

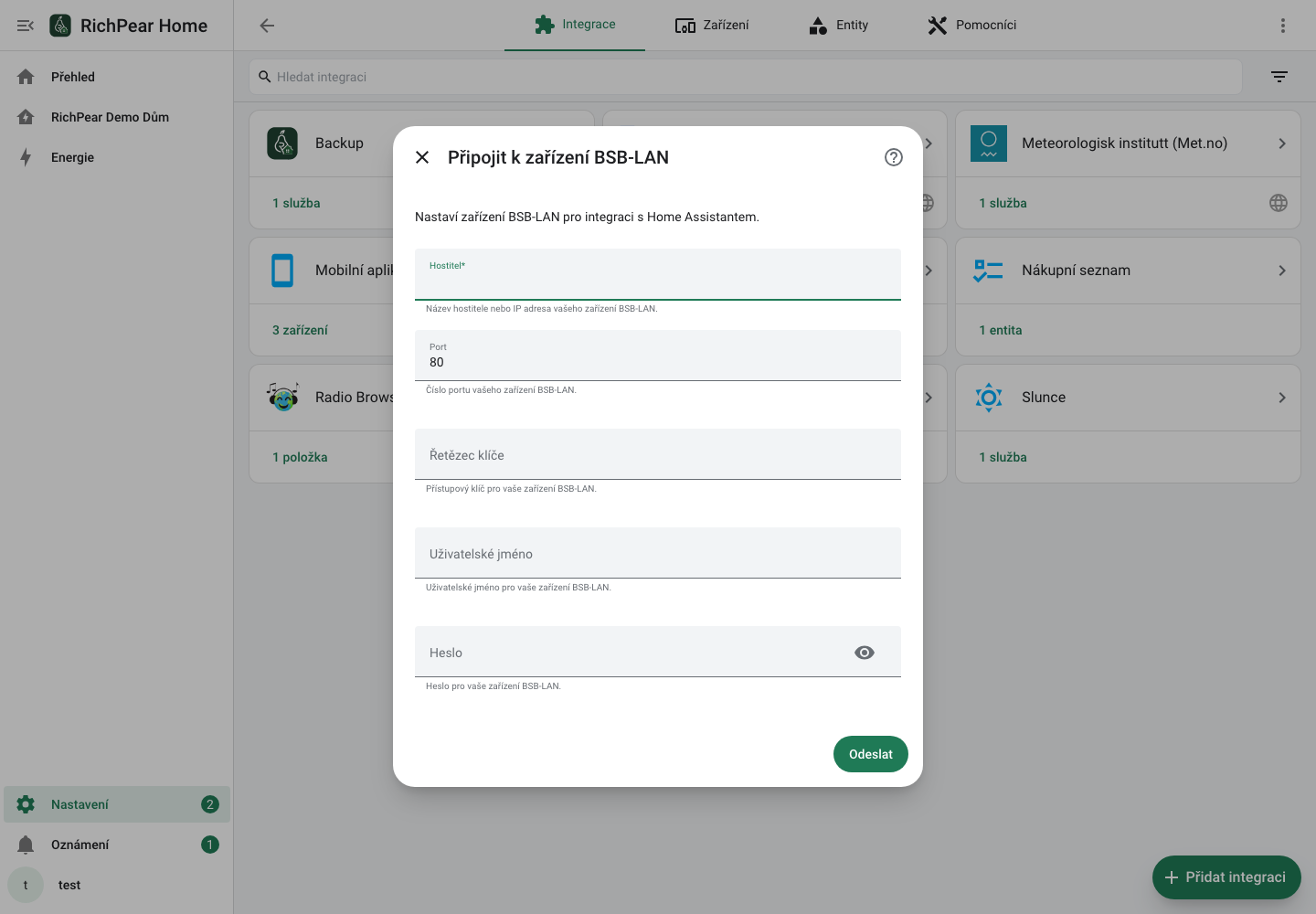

Ručně použijte Přidat integraci → BSB-LAN. Vyplňte hostitele, port a jednu z podporovaných metod přístupu: buď passkey, nebo HTTP jméno a heslo.
Typické údaje
Hostitel: 192.168.1.50 nebo bsb-lan.local
Port: 80
Přístup: passkey nebo HTTP jméno a hesloZkontrolujte strukturu zařízení
RichPear Home vytvoří hlavní BSB-LAN zařízení pro sdílené položky, například synchronizaci času a teplotní senzory. Každý nalezený topný okruh se zobrazí jako samostatné podzařízení.
Pokud topný systém zpřístupňuje domácí teplou vodu, může vzniknout i samostatné podzařízení pro ohřev vody. Když později v regulaci povolíte další okruh, spusťte znovu nastavení integrace, aby RichPear Home načetl aktuální seznam okruhů.
Možné typy entit
- Tlačítko: synchronizace času BSB-LAN zařízení.
- Klima: jeden ovladač pro každý detekovaný topný okruh.
- Senzor: teploty a celková energie podle dostupných dat.
- Teplá voda: ovládání ohřevu vody, pokud jej regulace poskytuje.
- Diagnostika: diagnostické údaje podle podpory zařízení.
Nastavte topné okruhy opatrně
Pro každý detekovaný topný okruh vznikne klimatická entita. Podle dat z regulace umí zobrazit aktuální teplotu, cílovou teplotu, aktuální činnost a provozní režim.
Podporované režimy jsou automatika, topení a vypnuto. Režim snížené teploty se v RichPear Home používá jako předvolba eco, pokud ji konkrétní systém vrací.
Zkontrolujte ohřev teplé vody
Pokud regulace zpřístupňuje domácí teplou vodu, RichPear Home vytvoří entitu pro ohřev vody. Ta může podporovat cílovou teplotu, zapnutí, vypnutí a provozní režimy.
Provozní režimy se mapují na off, performance a eco. Konkrétní rozsah cílových teplot se bere z možností zařízení; pokud jej zařízení nevrací, používá integrace výchozí rozsah.
Sledujte senzory a jednotky
Podle dostupnosti dat vzniknou senzory aktuální nebo vnitřní teploty, venkovní teploty a celkové energie. Celková energie je ve výchozím stavu vypnutá, proto ji zapněte jen tehdy, když ji chcete zobrazovat nebo používat v přehledech.
Senzor celkové energie se neaktualizuje v reálném čase. Hodnota se mění po krocích 1 kWh, takže další změnu uvidíte až po spotřebování další celé kilowatthodiny.
Použijte akce pro čas a plán teplé vody
Akce bsblan.sync_time synchronizuje čas BSB-LAN zařízení s časem RichPear Home. Stejnou funkci najdete také jako tlačítko v části konfigurace zařízení.
Akce bsblan.set_hot_water_schedule nastavuje týdenní plán ohřevu teplé vody. Používá device_id BSB-LAN zařízení a volitelné seznamy časových slotů pro jednotlivé dny.
Příklad plánu pro pracovní den
action: bsblan.set_hot_water_schedule
target:
device_id: abc123device456
data:
monday_slots:
- start_time: "06:00:00"
end_time: "08:00:00"
- start_time: "17:00:00"
end_time: "21:00:00"Pravidla slotů
- Každý slot má
start_timeaend_time. - Konec slotu musí být později než začátek.
- Den, který v akci neuvedete, se nemění.
- Více slotů v jednom dni použijte pro ranní a večerní ohřev.
Hlídání firmware a rozhraní
Dokumentovaná stabilní verze firmware pro integraci je 5.0.16-20250525002819. Pro automatické nalezení v síti používejte aktuální vydání řady 5.0.
Novější firmware může změnit API a nemusí okamžitě fungovat se všemi funkcemi. Starší JSON API může běžet v omezeném režimu s jedním topným okruhem; v takovém případě aktualizujte BSB-LAN firmware.
Řešení problémů
Když BSB-LAN nefunguje podle očekávání
Zařízení se nenajde automaticky
Zadejte BSB-LAN ručně přes Přidat integraci → BSB-LAN. Zkontrolujte IP adresu, port 80, mDNS a firewall mezi RichPear Home a BSB-LAN zařízením.
Přihlášení selže
Použijte buď passkey, nebo HTTP uživatelské jméno a heslo. Nemíchejte obě metody, pokud to vaše konfigurace BSB-LAN nevyžaduje.
Chybí další topný okruh
Zkontrolujte, že je okruh dostupný v regulaci, a spusťte znovu nastavení integrace. RichPear Home pak znovu načte seznam okruhů.
Chybí teplá voda
Entita teplé vody vznikne jen tehdy, když ji BSB-LAN zařízení a připojená regulace opravdu zpřístupňují.
Celková energie se nemění
Senzor celkové energie je vypnutý ve výchozím stavu a hodnota se mění po krocích 1 kWh. Zapněte entitu a počkejte na další celý krok spotřeby.
Plán teplé vody se neuloží
Zkontrolujte správné device_id, pořadí časů ve slotech a dostupnost BSB-LAN zařízení. Konec každého slotu musí být později než začátek.
Lokální adresa systému
RichPear Home se v domácí síti běžně otevírá na http://rphome.local:8123. Pokud tato adresa v dané síti neodpoví, použijte http://IP-ADRESA:8123.
