Broadlink

Broadlink připojí univerzální IR/RF ovladače, chytré zásuvky, napájecí lišty, spínače, senzory, termostaty a světla Broadlink do lokálního ovládání RichPear Home.

Přidat Broadlink Zpět na integrace

Doména: broadlink
Typ: lokální zařízení pro IR/RF, zásuvky a senzory
Komunikace: lokální dotazování
Nastavení: automatické nalezení nebo ruční hostitel
Entity: remote, switch, sensor, light, climate, infrared, radio_frequency, select, time

Ukázka v RichPear Home

Screenshoty ukazují české rozhraní RichPear Home při vyhledání integrace a při prvním bezpečném kroku nastavení.

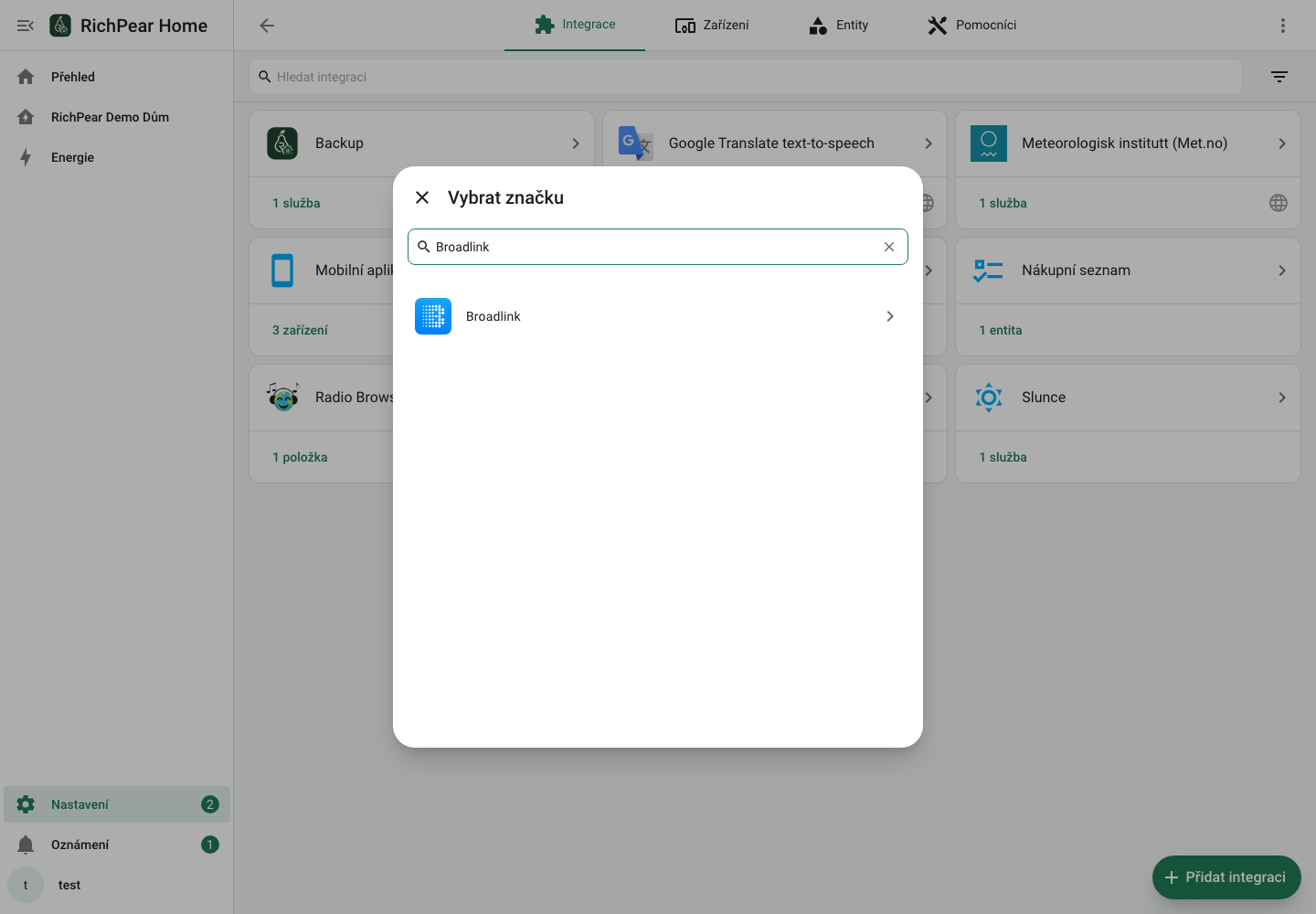

Vyhledání Broadlink v RichPear Home — Vyhledání Broadlink v katalogu integrací.

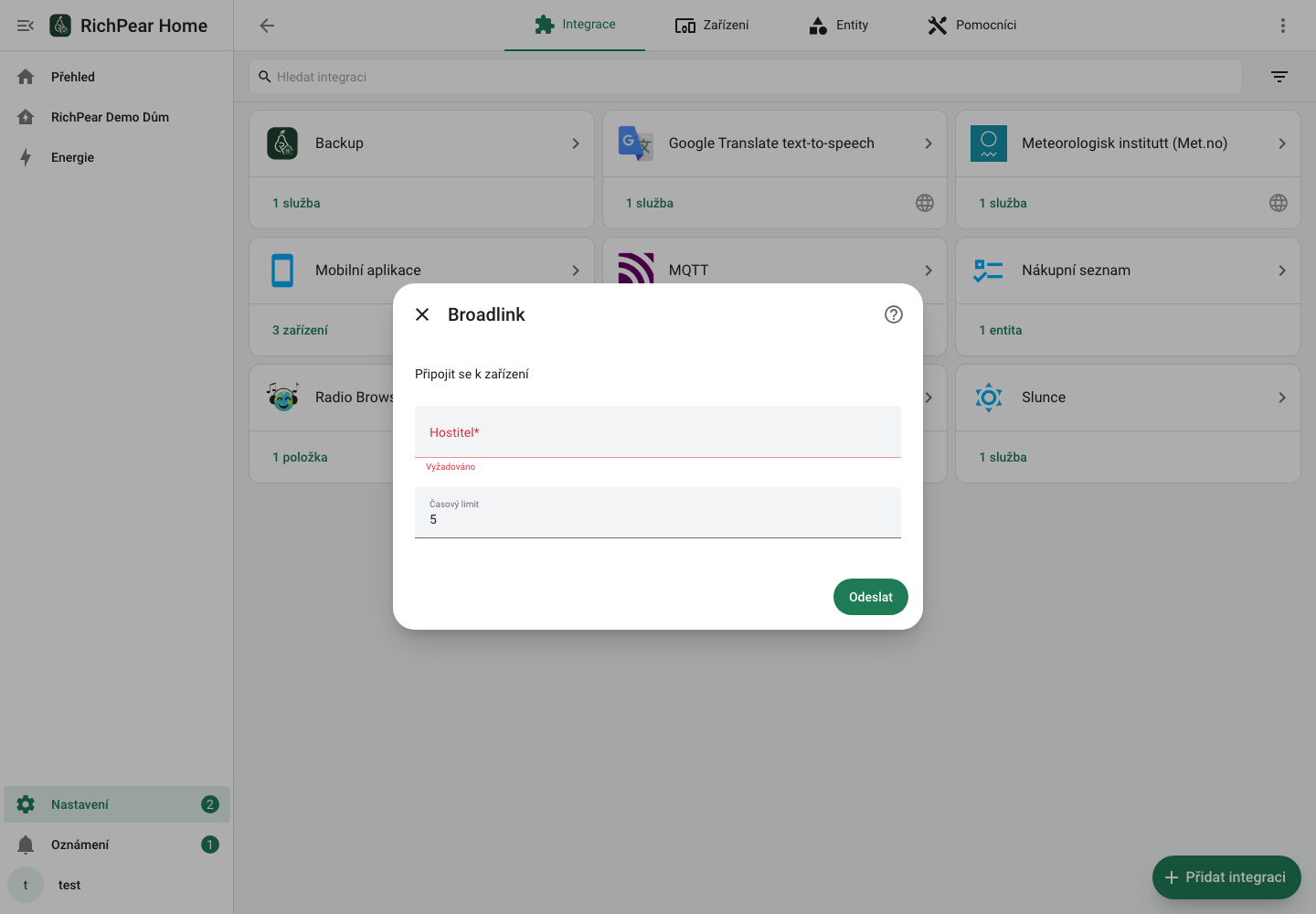

Nastavení Broadlink v RichPear Home — Formulář pro hostitele Broadlink zařízení.

Připravte zařízení v aplikaci výrobce

Nový Broadlink nejdřív připojte do sítě v aplikaci výrobce. RichPear Home pak komunikuje lokálně, ale první připojení zařízení k Wi-Fi probíhá mimo RichPear Home.

Podporované řady zahrnují termostaty Hysen HY02B05H a Floureon HY03WE, lišty MP1-1K3S2U a MP1-1K4S, senzor e-Sensor, zásuvky řad SP, ovladače RM mini, RM pro, RM4 mini, RM4 pro, spínače BG1 a SC1 a světla LB1 a LB2.

RichPear Home se v domácí síti běžně otevírá na http://rphome.local:8123. Pokud tato adresa v dané síti neodpoví, použijte http://IP-ADRESA:8123.

U IR ovládání počítejte s přímou viditelností mezi Broadlinkem a cílovým zařízením. U RF ovladačů předem zkontrolujte podporovanou frekvenci.

Přidejte Broadlink v RichPear Home

Otevřete Nastavení → Zařízení a služby. Pokud se zařízení zobrazí mezi nalezenými položkami, otevřete jeho kartu a dokončete průvodce.

Pokud se Broadlink nenajde automaticky, zvolte Přidat integraci, vyhledejte Broadlink a zadejte hostitele nebo IP adresu zařízení. Průvodce může nabídnout také hodnotu timeoutu a na konci název zařízení.

Pro stabilní provoz nastavte zařízení v routeru na stálou IP adresu. Při změně Wi-Fi nebo IP adresy zkontrolujte detail integrace a případně zařízení znovu nakonfigurujte.

Odemkněte lokální přístup

Pokud průvodce hlásí, že je zařízení uzamčené, otevřete aplikaci Broadlink, vyberte konkrétní zařízení, otevřete nabídku se třemi tečkami a dole vypněte zámek zařízení.

U některých zařízení může RichPear Home nabídnout odemknutí přímo během nastavení. Pokud odemknutí selže, vraťte se do aplikace výrobce a nastavte zámek ručně.

Zkontrolujte vytvořené entity

Po přidání se entity vytvářejí automaticky. Ruční nastavení platforem není potřeba, výjimkou jsou vlastní IR/RF spínače.

Podle modelu vzniknou entity pro klima, IR vysílač, RF vysílač, dálkový ovladač, výběr dne, senzory, světla, čas a spínače. IR vysílač vzniká u IR modelů řad RM a doplňuje entity dálkového ovladače.

RF vysílač vzniká u modelů RM pro a RM4 pro. Podporovaná pásma jsou 433 MHz v rozsahu 433,05-434,79 MHz a 315 MHz v rozsahu 314,95-315,25 MHz.

Praktická kontrola

Každou zásuvku nebo spínač vyzkoušejte ručně v panelu.
U senzorů sledujte, jestli se mění hodnota světla, hluku, přetížení nebo spotřeby podle modelu.
U termostatů nejdřív zkontrolujte bezpečný režim a teplotní rozsahy.
U IR/RF ovládání počítejte s tím, že cílové zařízení nemusí vracet skutečný stav.

Učte a posílejte IR/RF kódy

Pro naučení příkazu použijte akci remote.learn_command. Vyplňuje se dálkový ovladač, název ovládaného zařízení a název příkazu; volitelně lze nastavit typ ir nebo rf.

IR kód se učí jedním stiskem tlačítka proti Broadlinku. RF kód se učí ve dvou krocích: nejdřív podržte tlačítko pro vyhledání frekvence, potom jej stiskněte znovu pro zachycení příkazu.

Naučené příkazy se posílají akcí remote.send_command. Můžete poslat jeden příkaz, sekvenci příkazů, opakovat příkaz přes počet opakování nebo použít pauzu mezi odesláními. Nepotřebné příkazy smažete akcí remote.delete_command.

Některé ovladače používají přepínací bit. Když příkaz funguje jen někdy, naučte jej znovu s alternativním kódem a stejný ovladač stiskněte podle pokynů dvakrát.

Udržujte kódy a automatizace přehledné

Naučené příkazy pojmenovávejte podle zařízení a funkce, například tv_power, tv_volume_up nebo ac_cool_24. U klimatizací dávejte přednost konkrétním stavovým příkazům před tlačítky, která jen přepínají režim.

Naučené kódy se ukládají do systémového úložiště. Soubor s kódy používejte jen ke čtení nebo záloze; neupravujte jej ručně, aby se nerozbilo načítání příkazů.

Když zařízení nereaguje, zkontrolujte napájení Broadlinku, stejnou síť, zámek v aplikaci výrobce, IP adresu, viditelnost IR vysílače a správné RF pásmo. Automatizace pro topení, klimatizaci, rolety a garážová vrata spusťte až po ručním testu příkazů.
