Aurora ABB PowerOne Solar PV

Integrace čte fotovoltaický měnič ABB/PowerOne přes přímé sériové připojení RS485. Je určená hlavně pro řadu PVI-3.0/3.6/4.2-TL-OUTD a může fungovat i s dalšími příbuznými modely.

Zkontrolovat požadavky Zpět na integrace

Doména: aurora_abb_powerone
Zařízení: ABB/PowerOne PVI
Nastavení: průvodce integrací
Komunikace: lokální polling přes RS485
Aktualizace: každých 30 sekund

Ukázka v RichPear Home

Screenshoty ukazují české rozhraní RichPear Home při vyhledání integrace a při prvním bezpečném kroku nastavení.

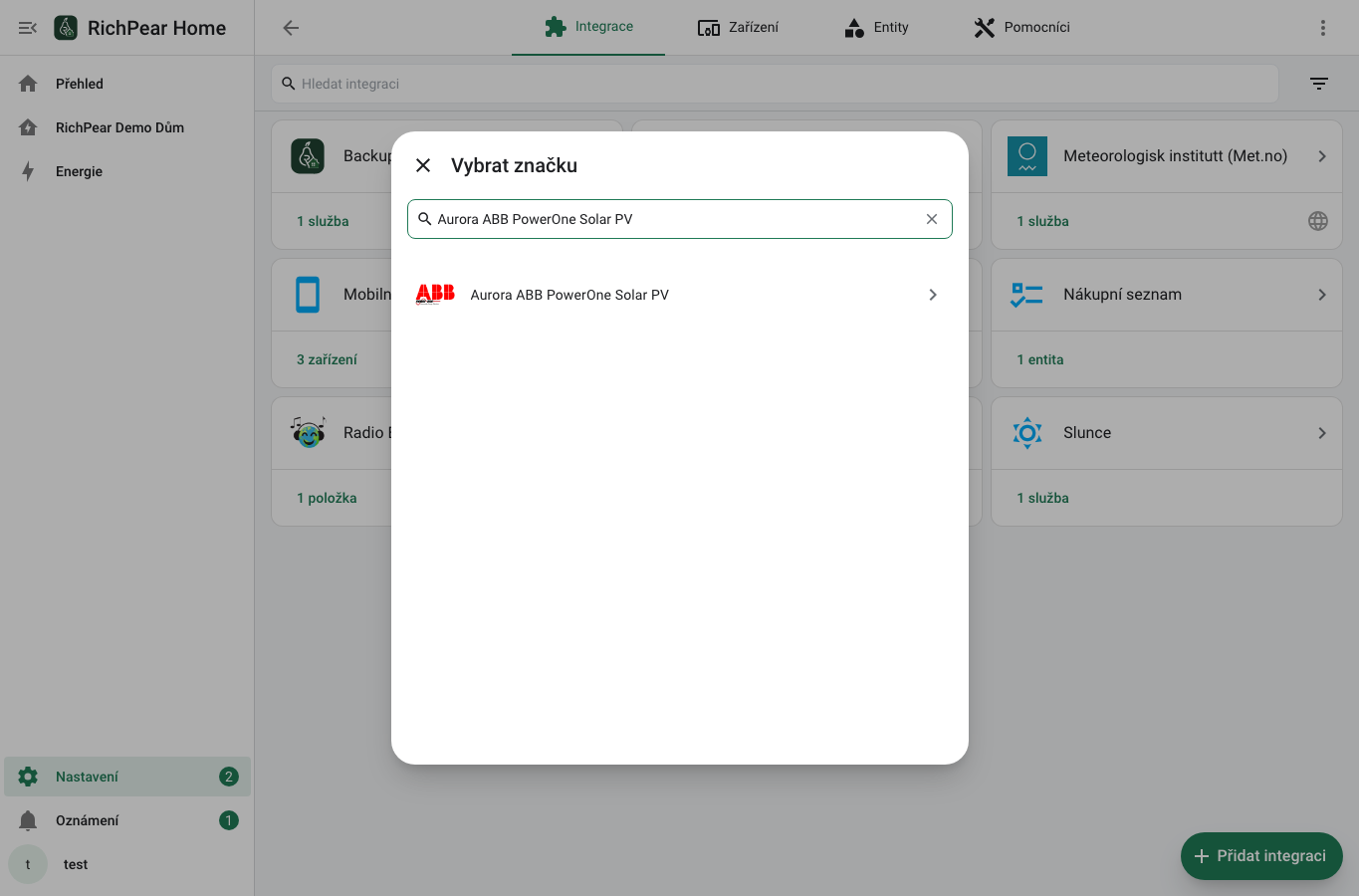

Vyhledání Aurora ABB PowerOne Solar PV v RichPear Home — Vyhledání Aurora ABB PowerOne Solar PV v katalogu.

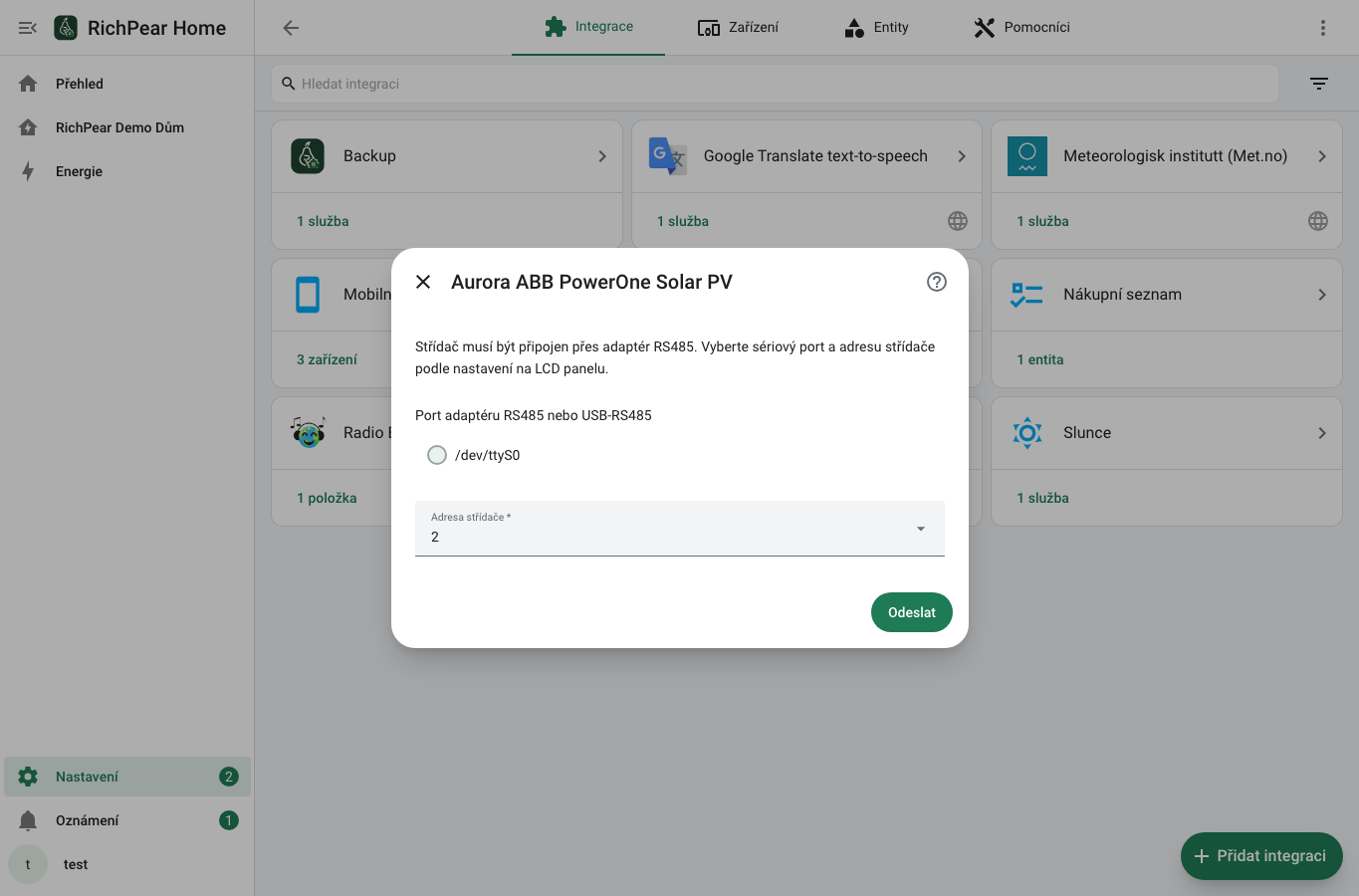

Nastavení Aurora ABB PowerOne v RichPear Home — Výběr sériového portu pro měnič Aurora ABB PowerOne.

Požadavky

Připravte si podporovaný fotovoltaický měnič, USB-RS485 převodník dostupný pro RichPear Home, správně zapojenou linku RS485 a adresu měniče nastavenou na jeho LCD panelu.

Při prvním nastavení musí být měnič zapnutý a komunikovat. V praxi to znamená denní světlo a správné elektrické připojení. V noci nebo ve tmě může být měnič pro komunikaci nedostupný.

Integrace nepoužívá cloudový účet ani API klíč. Bez lokálního sériového portu se průvodce nemá k čemu připojit.

RS485 připojení

RS485 lze připojit levným USB-RS485 převodníkem. Dvouvodičové zapojení bývá dostatečné, převodník se samostatnou zemní referencí ale může být spolehlivější.

RichPear Home musí vidět sériový port převodníku, například jako /dev/ttyUSB0. TCP/IP komunikace, kterou podporuje použitá knihovna, není v této integraci použita.

Před průvodcem

zkontrolujte svorky A/B na RS485 lince,
ověřte, že převodník vidí systém jako sériový port,
najděte adresu měniče na LCD panelu,
nastavujte během dne, kdy je měnič aktivní.

Přidejte měnič v RichPear Home

Otevřete Nastavení → Zařízení a služby → Přidat integraci, vyhledejte Aurora ABB PowerOne Solar PV a projděte průvodce.

Vyberte správný sériový port RS485 převodníku a zadejte adresu měniče. Obvykle stačí ponechat výchozí adresu 2; podporovaný rozsah adres je 2 až 63.

RichPear Home se v domácí síti běžně otevírá na http://rphome.local:8123. Pokud tato adresa v dané síti neodpoví, použijte http://IP-ADRESA:8123.

Senzory a diagnostika

Po úspěšném připojení vznikne zařízení měniče a senzory pro výrobu. Základ tvoří aktuální výkon ve wattech, celková vyrobená energie v kWh a teplota měniče.

Integrace zároveň definuje diagnostické senzory pro napětí, proud a frekvenci sítě, výkon, napětí a proud stringů 1 a 2, únikové proudy, izolační odpor a stav alarmu. Část diagnostických senzorů může být ve výchozím stavu vypnutá a zapíná se až podle potřeby v seznamu entit.

Integrace je pouze senzorická. Nepřidává ovládací akce pro řízení měniče ani nastavení výkonu.

Nejdůležitější hodnoty

Power output v jednotkách W,
Total energy v jednotkách kWh,
Temperature ve stupních Celsia,
Alarm status jako diagnostický stav.

Zařazení do energetického přehledu

Pro energetický přehled používejte hlavně senzor celkové energie v kWh. Po prvním načtení zkontrolujte jednotku, historii a to, že hodnota roste jako celkový stav výroby.

Aktuální výkon ve wattech se hodí pro dashboardy a automatizace podle okamžité výroby. Automatizace pro spínání spotřebičů stavte s rezervou a počítejte s tím, že při tmě nebo výpadku komunikace budou hodnoty nedostupné.

Provoz

Integrace se měniče dotazuje lokálně přibližně po 30 sekundách. Při krátké chybě komunikace zkusí dotaz opakovat, při tmě ale může měnič odpovídat jako nedostupný.

Po výměně USB-RS485 převodníku, změně portu, změně adresy měniče nebo zásahu do kabeláže zkontrolujte detail integrace, dostupnost entit a logy.

Řešení problémů

Když průvodce nenajde žádný sériový port, ověřte USB-RS485 převodník, připojení do systému a oprávnění k zařízení. Když se port otevře, ale měnič neodpovídá, zkontrolujte adresu, polaritu RS485, zemní referenci, denní světlo a stav měniče.

V Nastavení → Systém → Logy hledejte chyby podle domény aurora_abb_powerone. Pokud jsou senzory v noci nedostupné, nemusí jít o poruchu; měnič v temnotě nemusí na sériovou komunikaci odpovídat.
