Síťové spínače

Anel NET-PwrCtrl

Anel NET-PwrCtrl připojí starší síťové spínací jednotky Anel PwrCtrl. V RichPear Home se každý výstup zobrazí jako samostatný spínač pro ruční ovládání, scény a automatizace.

Začít nastaveníZpět na integrace
Doména
anel_pwrctrl
Kategorie
spínače
Komunikace
lokální dotazování
Nastavení
YAML konfigurace
01

Požadavky

Integrace je určená pro jednotky Anel PwrCtrl s firmwarem 6.x a starším. Zařízení s firmwarem 7.x touto integrací podporovaná nejsou.

Mezi podporovaně používané modely patří PwrCtrl HUT, PwrCtrl Advanced a PwrCtrl Advanced Power. Před nasazením si v rozhraní jednotky poznamenejte přesný model, verzi firmware a popis jednotlivých výstupů.

Spínací jednotka může ovládat napájení skutečných spotřebičů. Názvy výstupů proto nastavujte podle fyzického zapojení, ne podle pořadového čísla portu.
02

Síť a přístup

Jednotka musí být dostupná z domácí sítě, kde běží RichPear Home. Doporučené je nastavit pevnou IP adresu nebo DHCP rezervaci, aby se adresa po restartu routeru nezměnila.

Připravte si IP adresu nebo název hostitele, port pro příjem dat, port pro odesílání dat, uživatelské jméno a heslo k jednotce. Pokud adresu zařízení neuvedete, systém se může pokusit zařízení najít podle zadaného přijímacího portu; v běžném provozu je ale spolehlivější zadat konkrétní adresu.

Lokální adresa systému

RichPear Home se v domácí síti běžně otevírá na http://rphome.local:8123. Pokud tato adresa v dané síti neodpoví, použijte http://IP-ADRESA:8123.

03

Nastavení

Integrace se přidává ručně do YAML konfigurace pod sekci switch. Po úpravě konfigurace proveďte kontrolu konfigurace v administraci a restartujte RichPear Home.

Ukázka s pevnou adresou zařízení:

switch:
  - platform: anel_pwrctrl
    host: 192.168.1.50
    port_recv: PORT_PRO_PRIJEM
    port_send: PORT_PRO_ODESILANI
    username: uzivatel
    password: heslo

Pole host je volitelné. Pole port_recv, port_send, username a password jsou povinná.

Heslo neukládejte do sdílených poznámek ani screenshotů. Pokud konfiguraci spravuje více lidí, používejte k tomu jen důvěryhodné úložiště projektu.

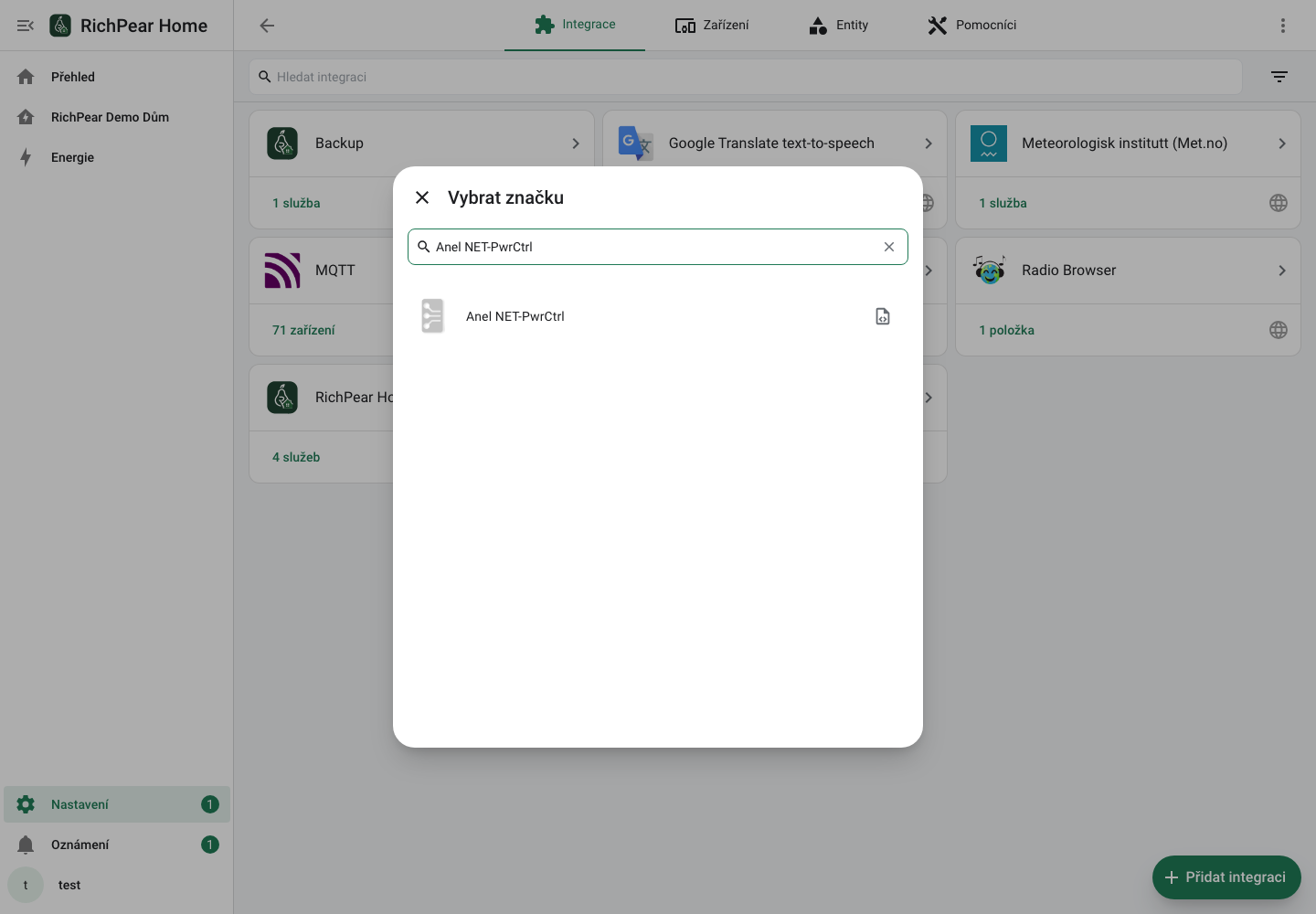

Vyhledání ukáže, že integrace používá ruční nastavení.

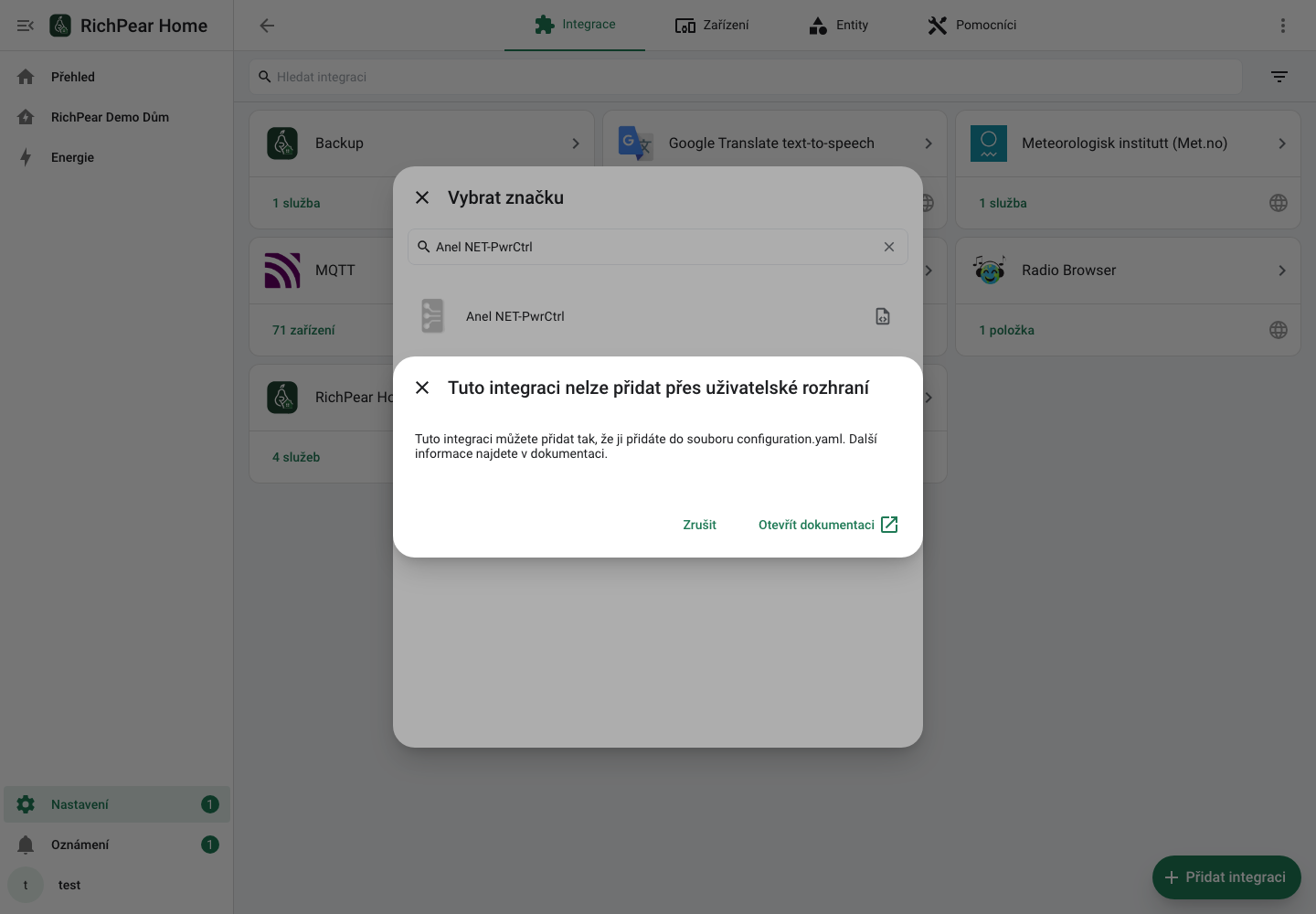

RichPear Home zde odkazuje na ruční konfiguraci v configuration.yaml.
04

Entity a ovládání

Každý výstup jednotky se v RichPear Home vytvoří jako spínač. Název spínače vychází z popisku portu v jednotce, proto se vyplatí popisky upravit přímo v administraci zařízení ještě před přidáním do systému.

Dostupné ovládání odpovídá běžným spínačům: zapnutí, vypnutí a přepnutí stavu. Před použitím v automatizaci projděte všechny výstupy ručně a ověřte, že název entity odpovídá skutečné zásuvce nebo okruhu.

Po prvním spuštění

  1. Přejmenujte entity podle místnosti a účelu.
  2. Přiřaďte spínače do správných oblastí.
  3. Zapište si, který fyzický port ovládá který spotřebič.
  4. Na dashboard dejte jen výstupy, které má uživatel běžně ovládat.
05

Příklady automatizací

U spínané zásuvky je lepší používat jednoznačné příkazy zapnout nebo vypnout. Přepnutí stavu používejte jen tam, kde nevadí opačný výsledek po ručním zásahu.

Příklad nočního vypnutí zásuvky v dílně:

alias: Vypnout zasuvku dilny vecer
trigger:
  - platform: time
    at: "22:30:00"
condition:
  - condition: state
    entity_id: switch.dilna_zasuvka
    state: "on"
action:
  - service: switch.turn_off
    target:
      entity_id: switch.dilna_zasuvka

Příklad zapnutí výstupu při odchodu do pracovního režimu:

alias: Zapnout napajeni racku v pracovnim rezimu
trigger:
  - platform: state
    entity_id: input_boolean.pracovni_rezim
    to: "on"
action:
  - service: switch.turn_on
    target:
      entity_id: switch.rack_napajeni
06

Bezpečný provoz

Nepřipojujte na vzdáleně ovládaný výstup zařízení, které nesmí zůstat zapnuté nebo vypnuté bez dohledu. U topení, čerpadel, dílenských strojů a podobných zátěží ponechte nezávislé jištění, fyzický vypínač a jasný nouzový postup.

Po změně firmware, portů, hesla nebo síťové adresy zkontrolujte všechny spínače a navazující automatizace. Pokud jednotku sdílí více systémů, určete jeden hlavní zdroj automatického ovládání, aby se příkazy nepřetahovaly.

07

Řešení problémů

Když se spínače po restartu neobjeví, zkontrolujte odsazení YAML, správné porty, uživatelské jméno, heslo a dostupnost IP adresy jednotky ze stejné sítě. U síťového členění prověřte pravidla firewallu mezi RichPear Home a jednotkou.

Když se stav spínače neshoduje s realitou, otevřete webové rozhraní jednotky a porovnejte stav konkrétního portu. Zkontrolujte také, jestli stejný výstup neovládá jiný systém nebo člověk přímo z administrace zařízení.

Když přestane fungovat dříve funkční jednotka po aktualizaci firmware, ověřte verzi firmware. Firmware 7.x touto integrací podporovaný není.
